高效深孔加工刀具—機夾式槍鉆

槍鉆，是深孔加工中應用最廣泛的刀具。

槍鉆加工的原理，是采用內冷外排屑的方法，通過鉆桿內的高壓油強制性排屑。因而，加工過程無需退屑，最大加工長徑比可達200倍以上。槍鉆加工的孔徑尺寸、偏斜度、內孔粗糙度等，均能達到很高質量水平。在汽車零配件、液壓、模具、軍工、石油等行業中得到了及廣泛的應用。

通常槍鉆都是采用釬焊式的制造工藝，一般由鉆柄、鉆桿、鉆頭三部分焊接在一起。槍鉆中間有一通孔，是切削液進入切削區的通道。

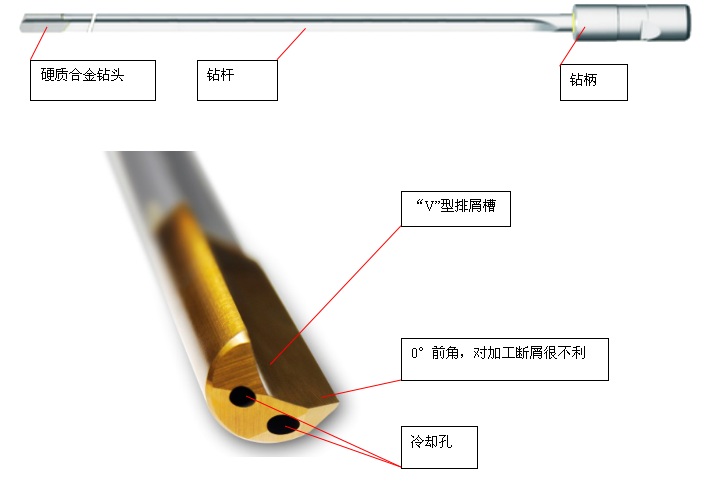

釬焊式槍鉆結構圖

釬焊式槍鉆優點是成本低廉，制作周期短。槍鉆可以重復刃磨，一定程度上降低了槍鉆的使用成本。
但釬焊式整體槍鉆的缺點也是很明顯的。因為槍鉆主切削刃的前角為0前角，在深孔加工中，對斷屑很不利。尤其是槍鉆直徑大于φ15mm以上時，因為鐵屑不易斷屑，造成鐵屑纏繞在鉆桿上，影響槍鉆的正常加工，還會造成槍鉆的不正常折斷等。
整體焊接式槍鉆加工鐵屑形狀見下圖，長度均較長，容易堵屑、纏屑。



另外，焊接式槍鉆，因為排屑問題，也造成了加工效率非常低，往往不能滿足大批量深孔加工要求。
下面為大家介紹一種高效的機夾式槍鉆-------機夾式槍鉆

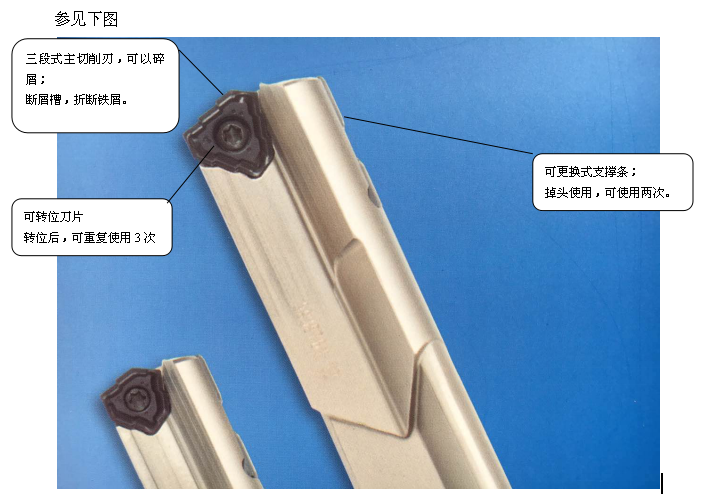

參見下圖


優點1：斷屑效果好。機夾式槍鉆，刀片為標準涂層刀片，正前角，標準斷屑槽，非常有利于深孔加工過程中的斷屑。因而該刀具非常好的解決了焊接式槍鉆鐵屑長不易排屑的問題。鐵屑形狀見下方照片。因為鐵屑短小，排屑容易，不會纏繞刀桿。鐵屑也不會劃傷零件孔壁。

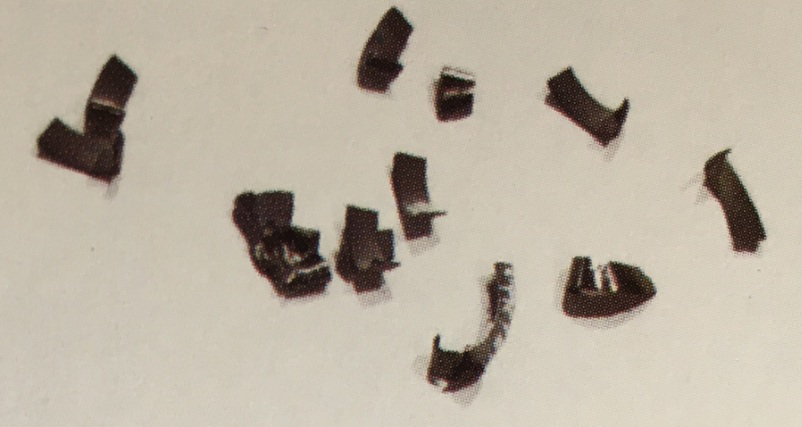

參見下圖，基本上都為“C”形鐵屑。
